LDCK型电磁流量计

您的当前位置: 首 页 >> 产品中心 >> 流量计

LDCK型电磁流量计

  • 所属分类:流量计

  • 点击次数:
  • 发布日期:2017/12/19
  • 在线询价
详细介绍

智能型LDCK型电磁流量计是经过不断升级改良的高精度、高可靠性产品,该流量计在励磁技术,内衬技术,智能化技术方面达到了国内先进水平。适用于测酸、碱、盐溶液、泥浆、纸浆、废水等导电介质的体积流量,测量管内无突出件,因此无附加压力损失。流量计具有测量精度不受介质压力、温度、密度(包括固液比)、粘度等物理参数变化的影响的特点,仪表灵敏,测量范围度大,抗干扰能力强,零点稳定,工作可靠。
传感器有防爆型,防爆等级为:mdⅡBT4。

本产品标准号:Q31/0114000094C001-2015
本产品执行检定规程:
JJG 1033-2007电磁流量计检定规程。


特点

    可编程频率低频矩形波励磁,提高了流量测量的稳定性,功率损耗低;
     ● 测量可靠,精度高,流量测量范围可达1500:1;
     ● 全汉字菜单操作,使用方便,操作简单,易学易懂;
     ● 具有双向流量测量、双向总量累计功能,电流、
脉冲具备双向输出功能;
     ● 具有RS485或RS-232C数字通讯信号输出;
     ● 仪表内部设计有不掉电时钟,可记录16次掉时间

主要技术指标

成套精度:口径Φ10~250:±0.5%、±1.0%
口径Φ300~1200:±1.0%、±1.5%
介质电导率:>20uS/cm
输出信号:0~10mA DC或4~20mA DC 0~lkHz脉冲信号
通讯信号:RS485或RS-232C
公称压力:口径Φ10~50:4.OMPa
口径Φ65~125:1.6MPa
口径Φ150~1000:1.0MPa
口径Φ1200:0.6MPa
工作电流:≤0.5A
防护等级:标准型IP65,特殊型IP67
供电电 源:~220V AC,50Hz;或24V DC(特殊订货)
连接法兰:机标JB/T81-94,国标GB9119-2000或按用户需要

材料

主体材料:测量管-耐酸钢SUS304
外壳- Q235钢
衬里材料:口径Φ10~20:聚四氟乙烯
口径Φ20~300:聚四氟乙烯、氯丁橡胶、及(特殊订货)聚氨酯、耐酸橡胶
口径Φ350~1200:聚四氟乙烯、氯丁橡胶
电极材料:含钼不锈钢OCr18Ni12Mo2Ti
或钛Ti
或钽Ta
或铂Pt
或哈氏合金等

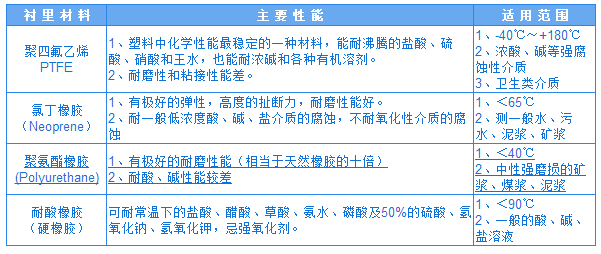

常用衬里材料的性能及其适用范围见表

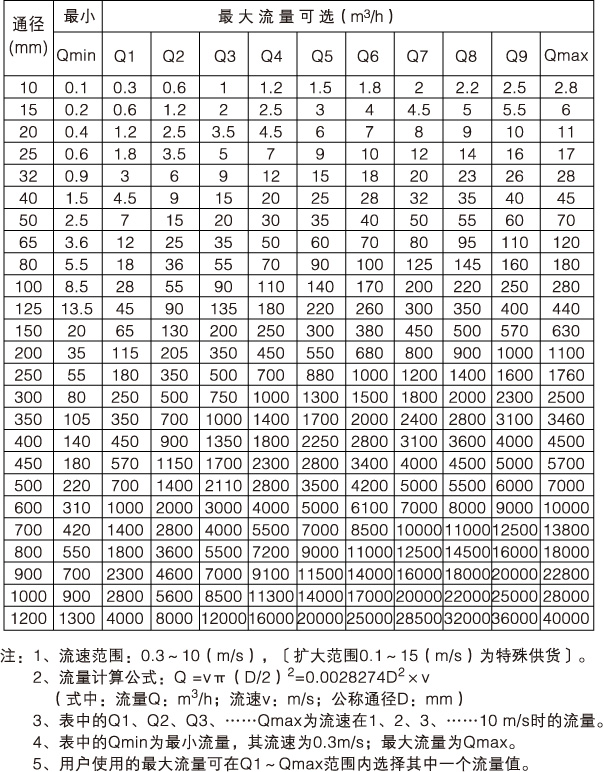

流量范围选用

例如:
    用户选用LDCK-100,其最小流量为10m^3/h;最大流量可在28、55、90、110、140、170....280m^3/h范围内选择其中一个流量值,也可以选用表中流量点之间的流量值为最大流量,如选用60m^3/h或80m^3/h为最大流量。

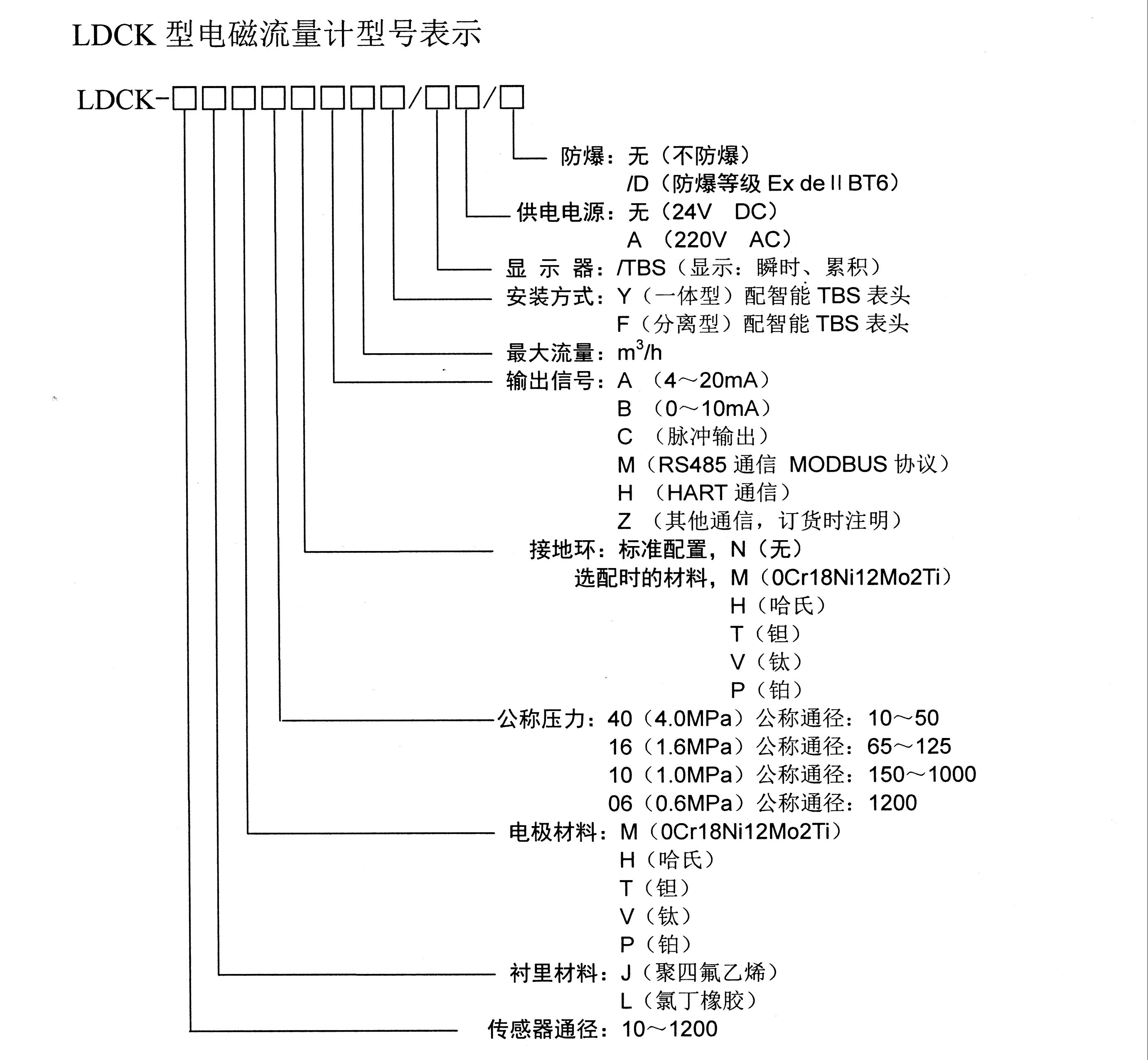

电磁流量计型号表示

例1:LDCK-100JM16NA100Y/TBS /D
说明:电磁流量计,公称通径100mm、衬里材料:聚四氟乙烯、电极材料:0Cr18Ni12Mo2Ti、公称压力:1.6MPa、接地环材料:无、输出电流:4~20mA、最大流量:100m^3/h、安装方式:一体型、带显示器(显示:瞬时、累积)、供电:24V DC、防爆。
例2:LDCK-150LH10MB200F/TBS
说明:电磁流量计,公称通径150mm、衬里材料:氯丁橡胶、电极材料:哈氏合金、公称压力:1.0MPa、接地环材料:0Cr18
Ni12Mo2Ti、输出电流:0~10mA、最大流量:200m^3/h、安装方式:分离型、带显示器(显示:瞬时、累计)、供电:24V DC、不防爆。

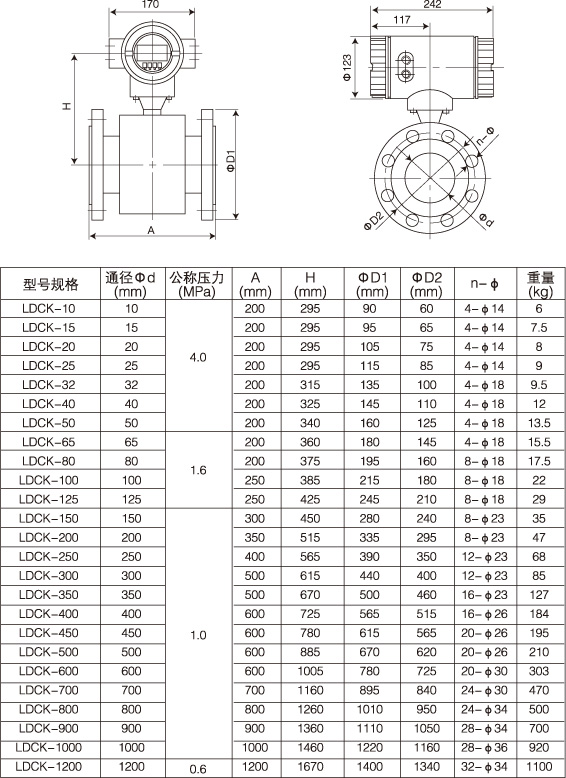

外形尺寸及重量

 安 装

1.   流体流动的方向应与传感器上箭头所指的方向一致;
 2.   必须保证
流量计的进口端5D以上,出口端3D以上的直管段(D=传感器内径);
 3. 传感器应接地良好,接地电阻应小于10Ω;
 4.   安装位置应避免能产生强大交流磁场的场合;

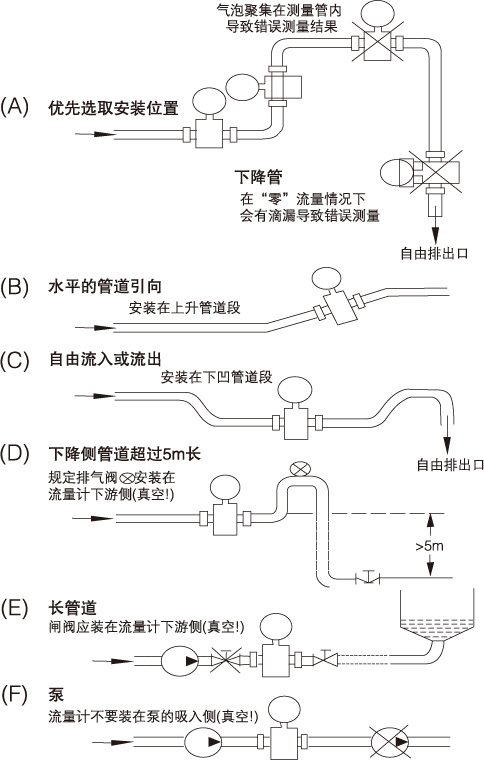

推荐安装位置


订货须知

   1. 所选
流量计的满刻度流量应不低于被测管道的最大实际流量,并使正常流量超过所选量程的50%;
   2. 转换器输出信号有0~10mA DC和4~20mA DC两种,两者只能取其一,因此请用户订货时注明需何种信号输出。
