LWGY涡轮流量计

您的当前位置: 首 页 >> 产品中心 >> 流量计

LWGY涡轮流量计

  • 所属分类:流量计

  • 点击次数:
  • 发布日期:2017/12/18
  • 在线询价
详细介绍



    LWGY型涡轮流量计是一种速度流量测量仪表,用于测量流经封闭管道中流体的流量,特别适用于较低粘度流体的流量测量,广泛应用于石油、化工、冶金和科研等领域的流量计量和控制系统。



特点

1)
高精确度,一般为±0.5%R,高精度型可达±0.2%R。
2)重复性好,短期重复性可达±0.05%,正是由于具有良好的重复性,如经常校准或在线校准可得极高的准确度,在贸易结算中是优先选用的流量计。
3)适用范围广,可以测量水、石油产品(较低粘度)、不腐蚀流量计的化学液体等。
4)响应速度快,相对其他流量计,涡轮流量计是佼佼者,常用于航空发动机、泵的检测。
5)范围度宽,大中口径为10:1,小口径为6:1或5:1,更宽的范围度可特殊订货。
6)结构紧凑轻巧,安装维护方便,流通能力强。
7)可选耐磨硬质合金轴和轴承,用于无润滑性的液体,或含有悬浮物或腐蚀性的液体,提高流量计使用寿命。
8)缩小范围度,提高测量下限值,也可用于高粘度流体的测量(最好配在线校验装置)
9)多种信号输出
显示方式,适应不同的用户需要。
10)输出脉冲频率信号,适于总量计量及与计算机连接,无零点漂移,抗干扰能力强。

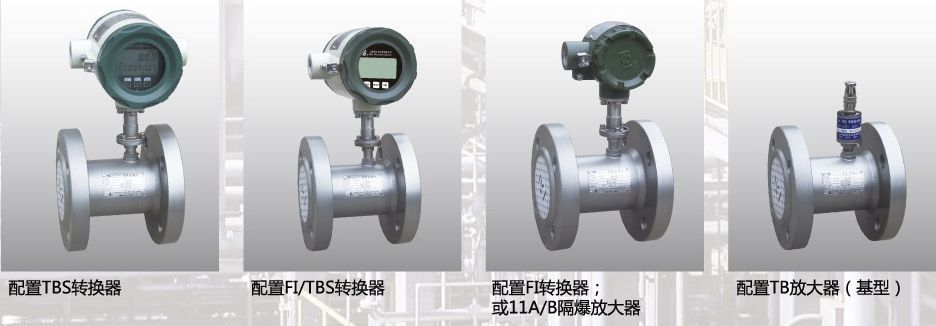

配置

LWGY涡轮流量计可根据用户的需要来配置转换(显示)器、放大器,以达到不同的功能:
● 配TBS型转换器:
              现场显示:瞬时流量(5位液晶显示)和累积总量(8位液晶显示)
              输出信号:脉冲信号或RS485通讯信号(Modbus协议)
              带干电池,具有分段修正功能

● 配FI/TBS型转换器:
              现场显示:瞬时流量(5位液晶显示)和累积总量(7位液晶显示)
              输出信号:脉冲信号或二线制4~20mA电流信号
● 配FI/TBT型转换器:
              现场显示:累积总量(12位液晶显示)
              输出信号:脉冲信号或二线制4~20mA电流信号
● 配FI/TBL型转换器:
              现场显示:瞬时流量(5位液晶显示)和百分比瞬时流量(5位液晶显示)
              输出信号:脉冲信号或二线制4~20mA电流信号
● 配FI型转换器:
              现场显示:无
              输出信号:脉冲信号或二线制4~20mA电流信号
● 配LWF-TB型普通型放大器,简单配置:,
              现场显示:无
              输出信号:脉冲信号
● 配LWF-11型隔爆型放大器,简单配置:,
              现场显示:无
              输出信号:脉冲信号
上述转换器、放大器中,除LWF-TB型普通型放大器外,其它均为隔爆型,防爆等级为dⅡCT1~T6。


本产品标准号:Q31/0114000094C005-2017

本产品执行检定规程:JJG
1037-2008 涡轮流量计检定规程

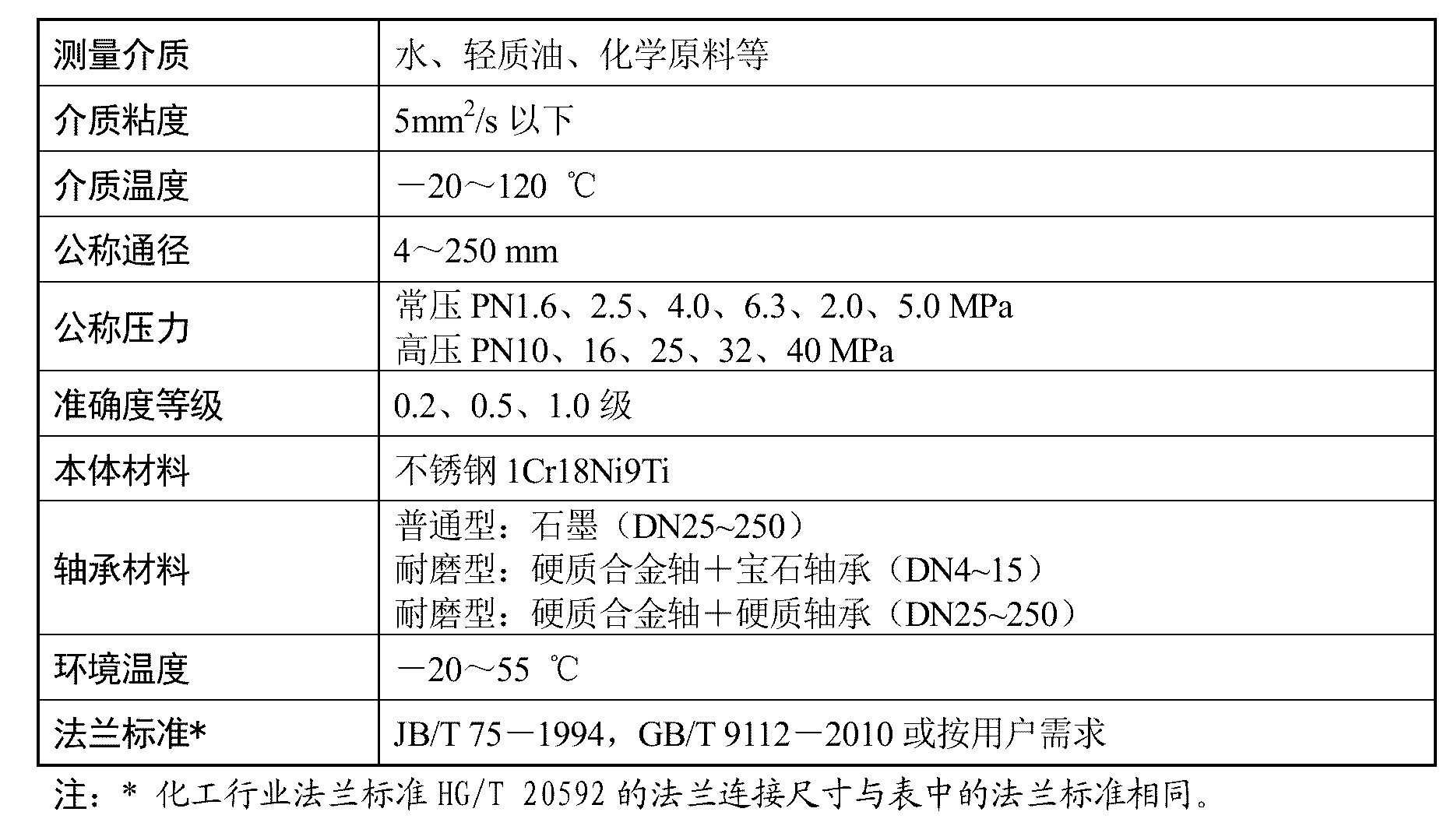

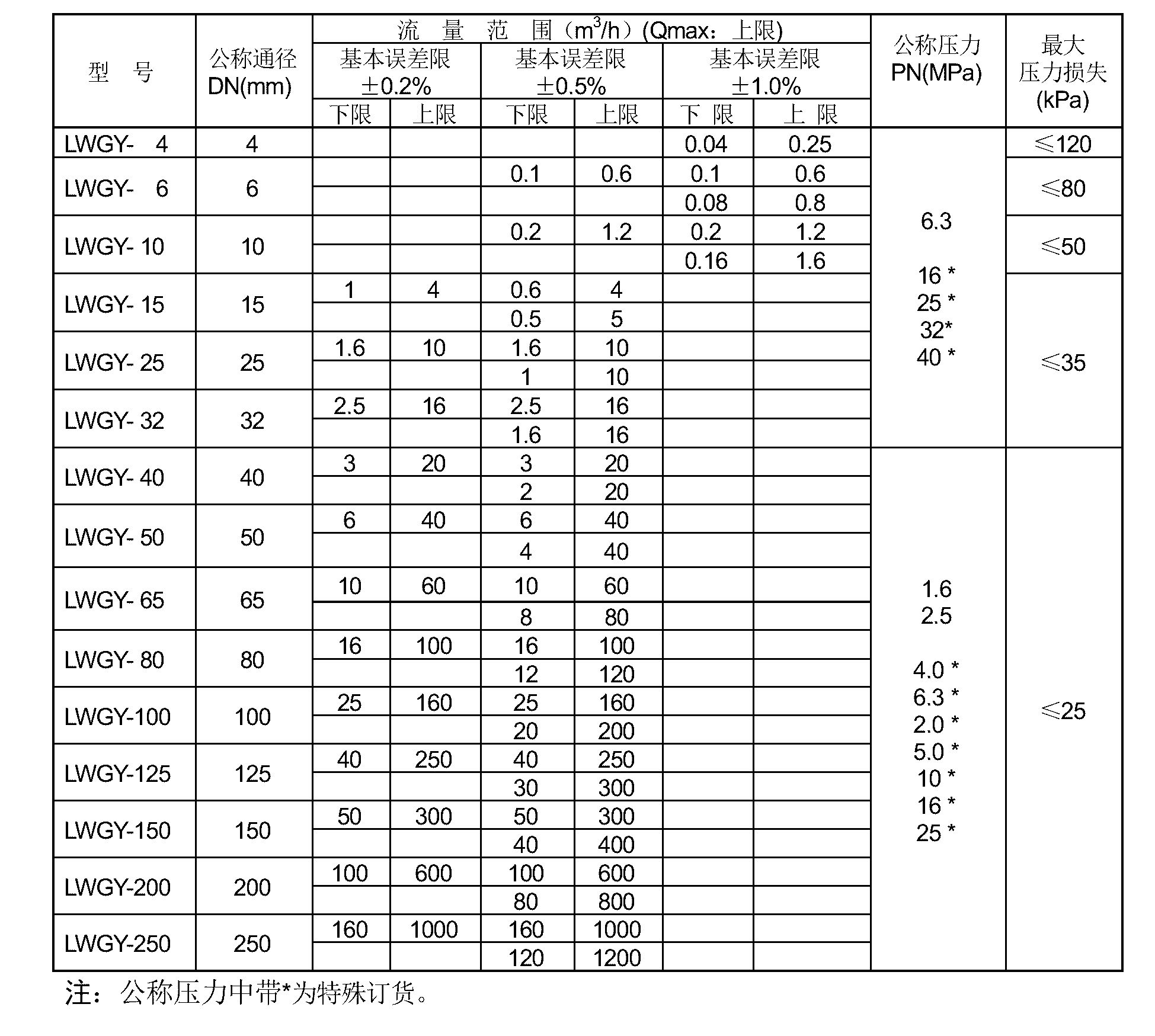

主要技术指标



产品展示




计量部分性能



选型方法

一、确定公称通径:根据实际工作时的流量Q(常用流量),按照30%Qmax<Q<80%Qmax,确定Qmax,并由Qmax,从“主要技术指标”表
       中,确定流量计的公称通径。当
技术指标中给出的流量范围无法满足实际要求时,可协商按“特殊流量”定制。
二、确定基本误差值(
确度等级):根据实际使用要求,确定选用±0.2%、±0.5%还是±1.0%或其他。
三、确定公称压力:根据实际工作压力,按照实际工作压力<公称压力的原则,确定流量计的公称压力。
四、
确定输出信号:按流量计在流量测控系统的需要选择相应的输出信号。
五、确定流量显示模式:按需要选择现场显示瞬时流量或累积流量,或两者同时显示,或无需显示。
六、确定防爆等级:流量计用于爆炸性气体环境时,应按防爆要求选用隔爆型。

        根据上述各项,按照“选型编码”的内容,选定流量计型号。

选型编码

外形及安装尺寸
        注:图中所示为带普通型放大器
        注:直管段要求:一般情况下,流量计前需10D,流量计后需5D的直管段,特殊情况请见《涡轮流量计传感器使用说明书》。

           公称通径DN4~25(PN6.3MPa)

           公称通径DN6~25(PN16,25,40MPa,卡套式连接)

           公称通径DN32~250(PN1.6,2.5MPa)

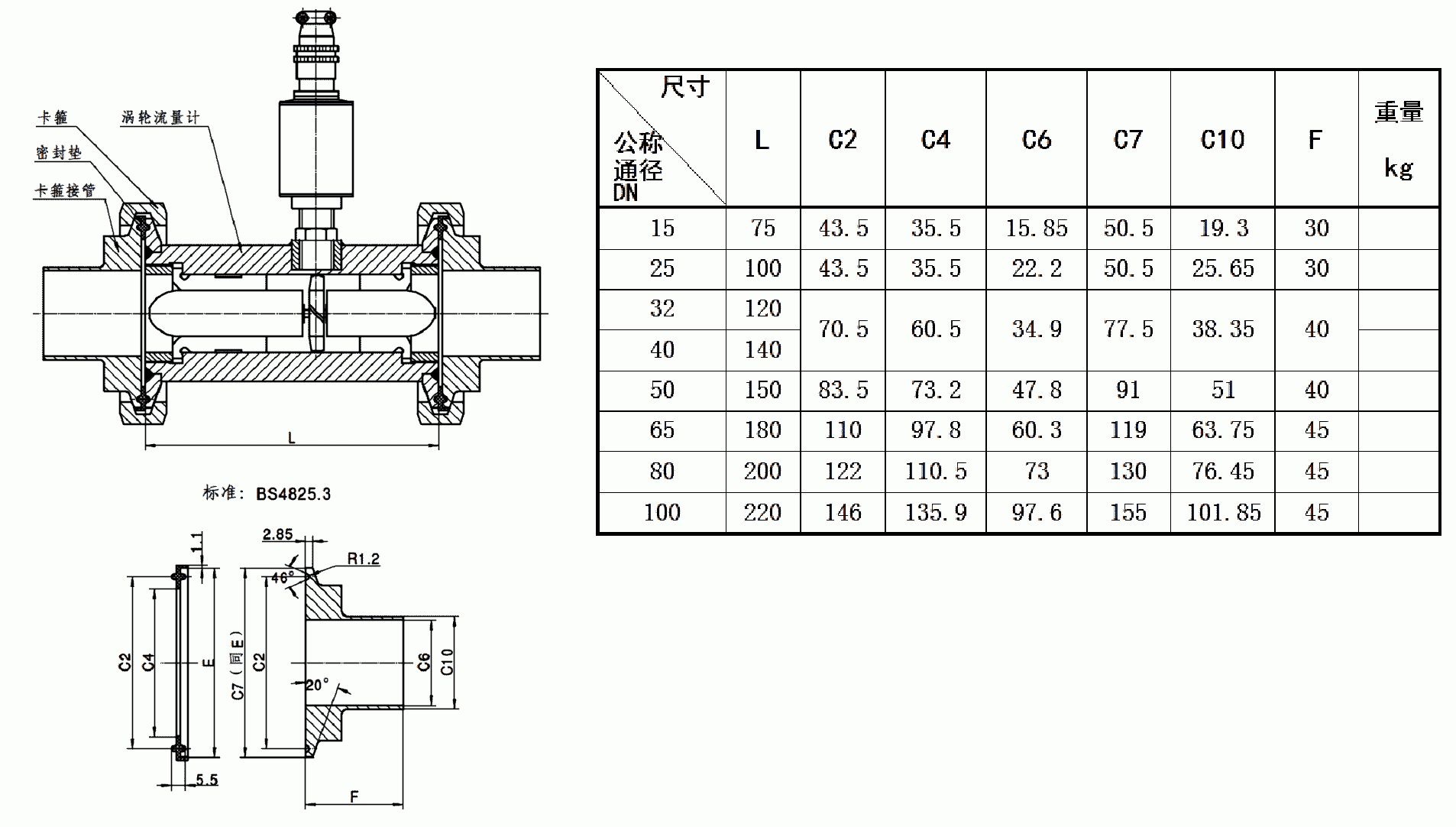

            卡箍连接(卫生型):公称通径DN15~150(PN1.6MPa)


流量转换器

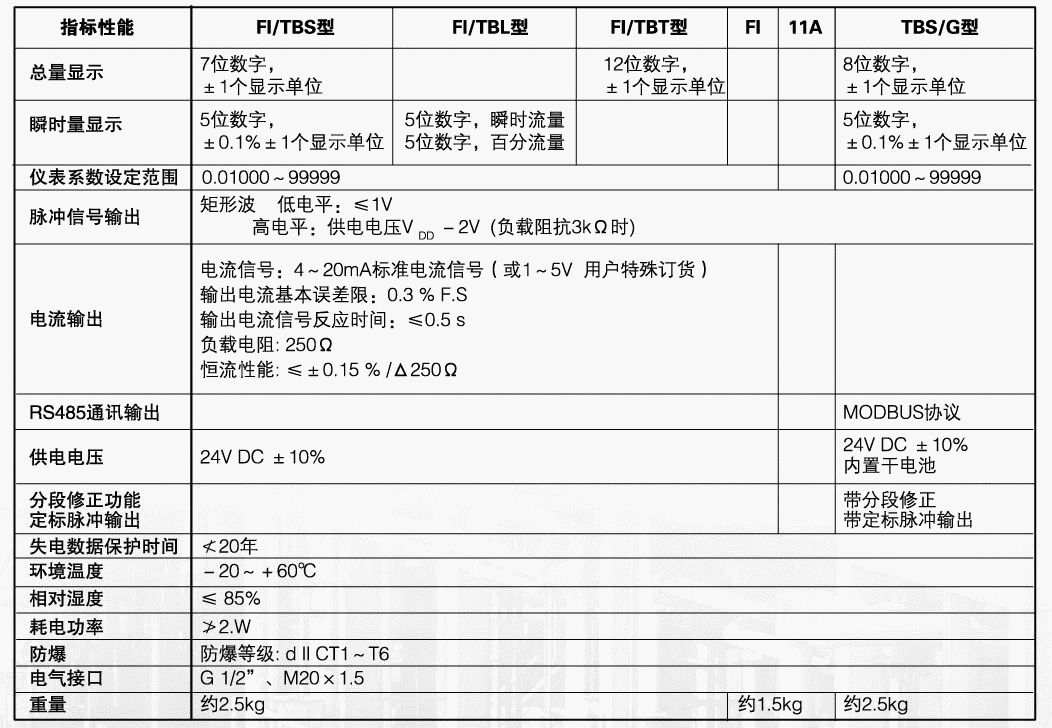

           主要技术指标

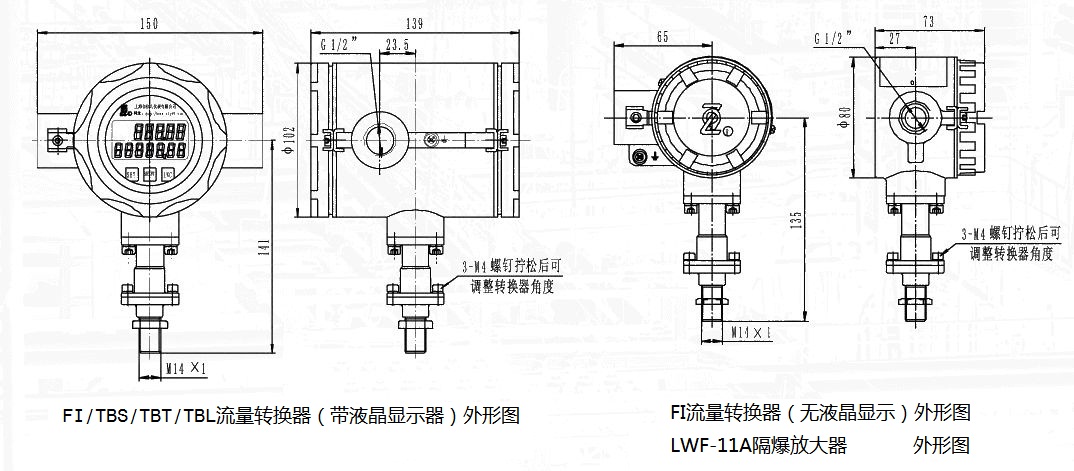

           结构和外形尺寸

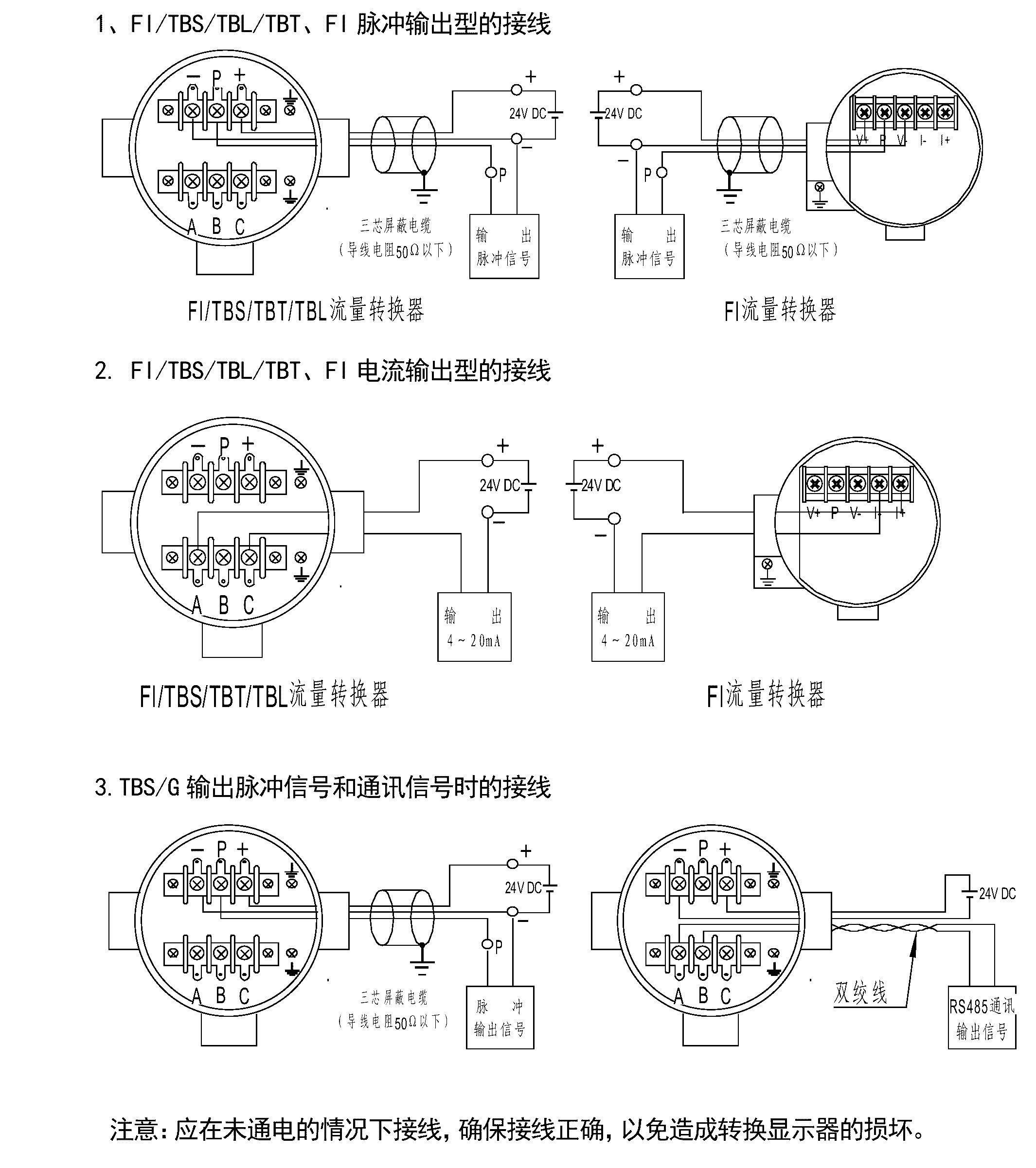

           接线

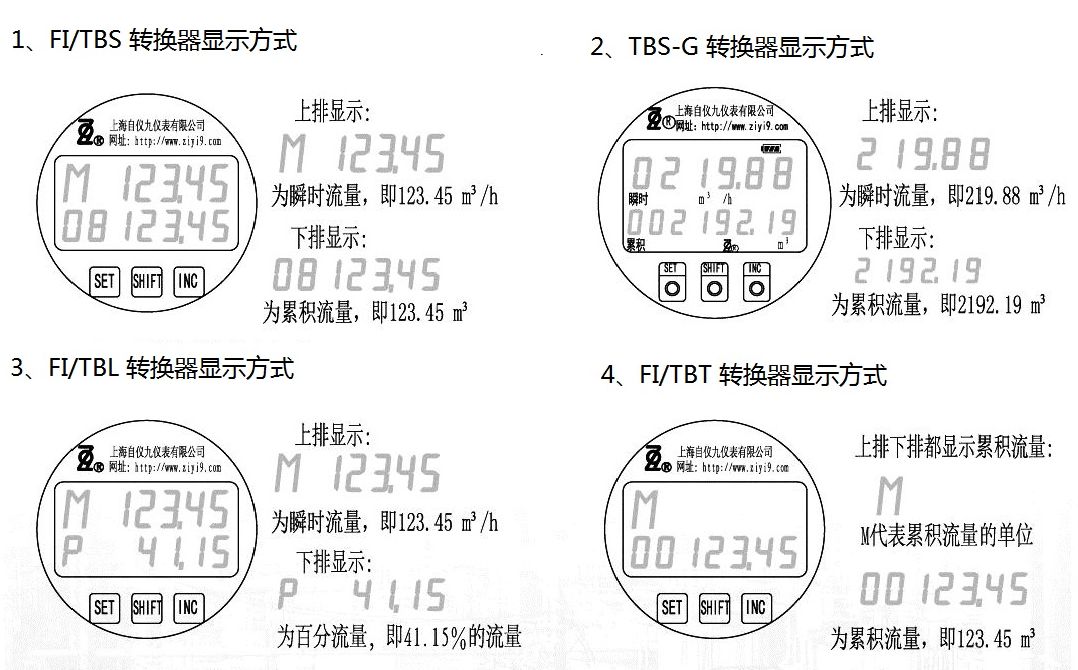

           显示方式


放大器

积算
        积算仪
为流量计的配套选用仪表
